  PS32降水滴谱监测仪 ( 测量产品 →  测量仪器设备 → Huatron大气降水测量仪器 )
PS32降水滴谱监测仪

PS32降水滴谱监测仪

产品名称
降水滴谱监测仪
别  名
降水现象仪
产品型号
PS32/DSG4
产品品牌
Huatron
制造厂商
北京华创维想科技开发有限责任公司

全相态降水过程记录分析

基本描述
  PS32降水滴谱监测仪是一款采用激光遥测技术对降水过程进行分析、记录的全自动监测设备,可对各种降水过程(毛毛雨、小雨、大雨、冰雹、雪花、雪粒、雨夹雪等)进行精确测量。经过统计降水粒子在速度和粒径上的分布(雨滴谱),计算各种降雨类型的强度、总量,还可给出降水过程中雷达反射率等。PS32雨滴谱监测仪通过一个快速的数字化信号处理器完成数据获取和存储,测量的基本参数为降水的粒径和速度,由此推导出粒径分布、降水量、消光系数、降水动能和降水类型等数据。支持GPRS及短信通讯方式,可扩展4G存储卡。
特点
  • 32*32级雨滴谱粒径与速度激光测量
  • 降水过程、天气现象、降水动能、交通预警、雷达校准
  • 19种降水天气现象码分钟记录数据
  • 固态、液态、混合态降水量测量
  • 集采集处理、存储、通讯一体化测量仪器
  • 4G数据卡海量分钟数据存储
  • 配套数据记录分析软件
  • 可太阳能供电与加热控制
  • 容易安装,固定与便携两种组配方式可选
  • 典型应用
  • Z-R关系雷达标校仪
  • 降水滴谱测量分析仪
  • 激光雨量计
  • 降水滴谱探测系统
  • 面降水遥测系统
  • 技术指标
    测量指标(测量参数)
    激光测量单位 工作原理:激光二极管,波长780nm,0.2mW
    测定区域:54cm2
    降水 粒径范围:0.062~24.500mm;分辨率:32等级;测量精度:±1级
    速度范围:0.050~20.800m/s;分辨率:32等级;测量精度:±1级
    降水类型:8种降水类型(雨,阵雨,毛毛雨,雪,阵雪,雨夹雪,阵性雨夹雪,冰雹);19种天气现象码(满足SYNOP WaWa 4680和SYNOP WW 4677)
    测量精度:人工观测相符率>97%
    雨强范围:0.001mm/h-1200mm/h
    雨量精度:±5%(液态降水)/ ±20%(固态降水)
    雨中能见度:测量范围(MOR):0~20000m;精度:±10%
    粒子数:测量范围 0~99999
    降水动能:测量范围 0~999.999 J/(m2h)
    降雪强度:测量范围 0~9999.99 mm/h
    雷达反射率:-9.999~99.999 dBz ;
    功能指标(数据输出)
    ★雨滴谱图 原始谱图;ANU雨滴谱图(依据中国气象局《地面观测气象数据字典》)
    ★降水现象码 WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS;ANA降水天气现象代码(依据中国气象局《地面观测气象数据字典》) 精度:完全符合(有算法质量控制)
    ★雨水含量qw 分钟、小时雨水含量数据
    ★降 水 量RT 小时降水量、日降水量、过程降水量
    ★降水强度R 分钟、小时降水强度
    ★降雪厚度S 分钟、小时降雪厚度
    ★消光系数V 降水消光系数
    ★雷达反射率因子Z 分钟雷达反射率因子
    ★降水动能通量E 分钟降水动能计算数据
    ★(粒子)总数浓度NT 毫米级别粒子分布数
    数据接口、存储
    采集器 嵌入式32位智能自主专利数据采集器数据存储 ;4G板载存储卡
    数据输出频次 1次/min
    通讯接口 4个RS232 、RS485接口(GPRS可选)
    通讯方式 GPRS、有线直连/RJ45以太网接口
    可选软件 CASDO雨滴谱仪时时显示软件
    电力指标
    交流单相电源 220V±15%;频率:50±2.5 Hz
    可选太阳能供电 连阴天5天(蓄电池24V 64 AH 太阳能电池板 24V 50 W )
    功耗 3.6W~50W(加热功耗)
    运行环境
    工作环境温度 -40~+50℃
    工作相对湿度 10%~100%RH
    大气压力 450~1060hpa
    太阳辐射 1120W/m2
    降水强度 0~6mm/min
    可靠性与维护
    防护等级 IP65
    防冻保护 自检环境温度,微处理器控制自动加热
    防护措施 免维护,防盐雾,防尘
    远程维护 远程状态监控与参数设置
    机械指标
    材质 铝钛合金喷灰
    表面处理 热镀锌、电泳漆工艺,灰色作为主色调
    安装高度 标准安装高度2米
    安装方式 固定式、机动式
     关联产品与应用
    极端恶劣天气
    局地气象预报
    人工影响天气
    降水监测网络
    气候生态环境观测研究
    森林生态系统定位观测
    强降水泥石流天气预警
    山岳风景区洪水预警监测
    工业测量与过程控制
     产品与应用图片

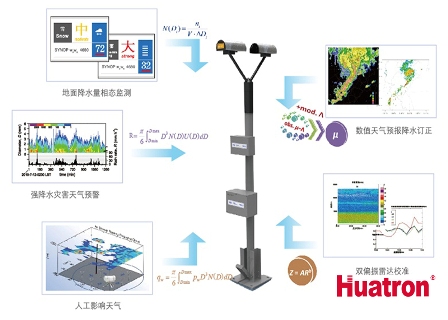

    产品标准配置图
    人工影响天气
    降水监测网络
    强降水泥石流天气预警
    山岳风景区洪水预警监测
    局地气象预报
    局地气象预报
    气候生态环境观测研究
     相关下载资料
    PS32(DSG4)降水滴谱监测仪用户操作使用手册(Instruction sheets) .pdf 3667.3K
    PS32(DSG4)降水滴谱监测仪产品维护维修手册(Instruction sheets) .pdf 2269.4K
    PS32-ZR天气雷达校准仪产品型录(Catalogue) .pdf 204.6K
    PS32-RS降水过程监测仪产品型录(Catalogue) .pdf 225.0K
    PS32-RI雨滴谱监测仪产品型录(Catalogue) .pdf 220.5K
    PS32降水现象仪指导说明(Instruction sheets) .pdf 376.6K
    PS32降水现象仪产品型录(Catalogue) .pdf 572.3K
    PS32降水滴谱监测仪产品彩页(Brochures) .pdf 1659.0K
    利用雨滴谱数据检验毫米波雷达观测回波强度和速度数据的方法研究(Technical info) .pdf 478.0K
