DFN1热电式智能总辐射表 (
测量产品 →
传感器与检测仪 → 智能数字传感器 ) |
 |
|
|
 |
|
产品名称 |
热电式智能总辐射表 |
|
别 名 |
热电式数字总辐射表 |
|
产品型号 |
DFN1 |
|
产品品牌 |
Huatron |
|
制造厂商 |
北京华创维想科技开发有限责任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
DFN1热电式智能总辐射表是华创维想获得中国气象局气象观测专用技术装备许可证的一款数字高精度短波总辐射表。产品在结构与功能上符合CMA产品功能规格书规范化要求，具备数据采集、数据处理、数据传输、质量控制、时钟要求、数据存储等功能；如将DFN1加装SRC228通风装置，可延长圆罩清洁的时间间隔，并使测量质量达到最优。
DFN1热电式智能总辐射表可以根据业务需求的不同实现不同的观测内容，通常包括：总辐射、散射辐射、反射辐射等。 |
|
|
|
|
|
特点 |
|
|
|
|
|
太阳总辐射测量的一级辐射表
具有中国气象局气象观测专用技术装备许可证
具备感应原件模拟信号标校接口
配备智能通风加热防护罩
国产自主知识产权研发产品
CMA标准数据与通讯协议 |
|
|
|
|
|
典型应用 |
|
|
|
|
|
辐射观测站/智能辐射传感器
气象探测、大气环境监测
天气与气候的研究
农林业生态研究
环境科学辐射能量平衡研究
太阳能利用
集成到其他系统/解决方案 |
|
|
|
|
|
技术指标 |
|
| 测量与精度指标 |
| 光谱范围 |
300～3000nm |
| 响应时间（95%响应） |
＜20s |
| 余弦响应 |
≤7%(太阳高度角10°时) |
| 方位响应 |
≤5%(太阳高度角10°时) |
| 稳定性（变化/年) |
≤±1.5% |
| 非线性 |
≤±1% |
| 温度响应 |
≤±2% |
| 采样间隔 |
2秒 |
| 性能与原件指标 |
| 感应原件 |
热电堆，消光黑漆涂层（辐射率≥0.88，太阳吸收率≥0.94） |
| 双层石英玻璃罩 |
外层 ：Φ50mm；内层 ：Φ31.5mm |
| 电路与常规指标 |
| 规格尺寸 |
135mm*135mm*126mm |
| 供电 |
9V～30V；＜0.5W |
| 通讯接口 |
RS232接口1个 |
| 存储卡 |
1GB SD卡1个 |
| 防护罩直径 |
Φ142.5mm（或Φ165mm） |
| 重量 |
1.6kg |
| 配套线缆 |
RVVP5*0.3 长度5m |
| 工作温度范围 |
-50 至 65°C |
| 工作湿度范围 |
0 至 100% 相对湿度 |
| 防护等级 |
IP66 |
|
| | | |
|
|
|
产品与应用图片 |
|
|
|

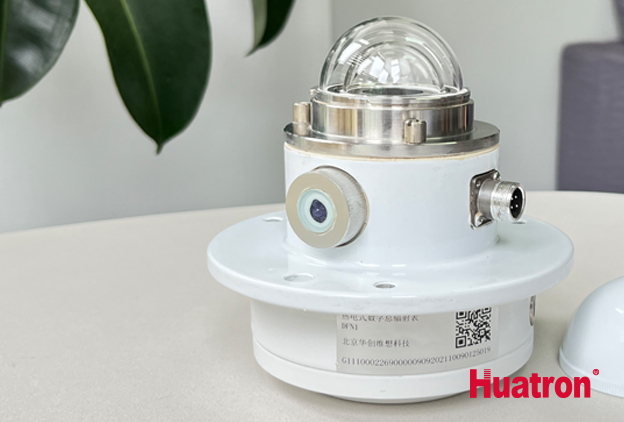

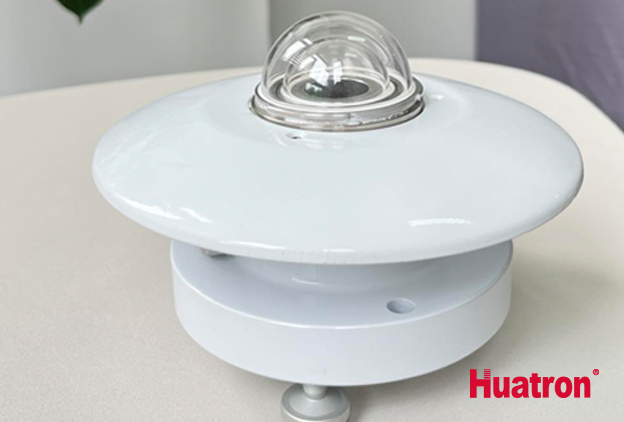

| DFN1智能总辐射表(一体款） |
|
|
|

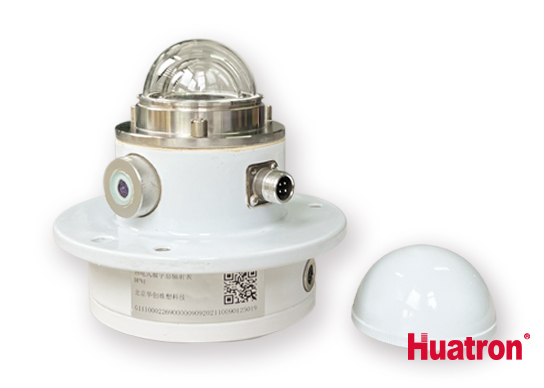

| DFN1智能总辐射表(标准款） |
|
|
|

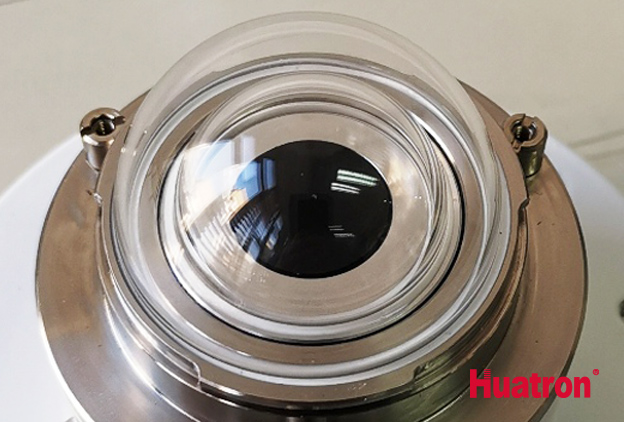

| DFN1双层石英玻璃滤光罩 |
|
|
|

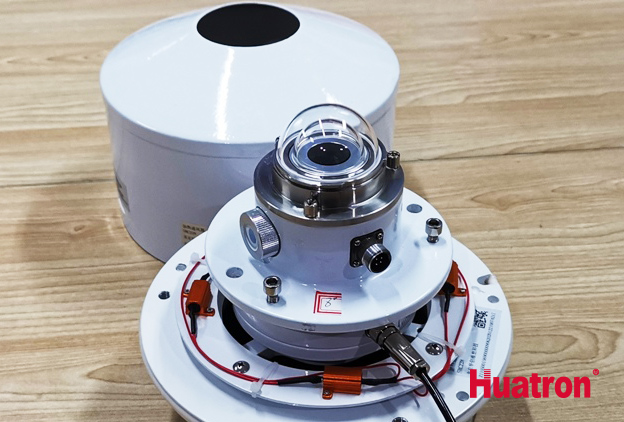

| DFN1与智能通风罩一套 |
|
|
|

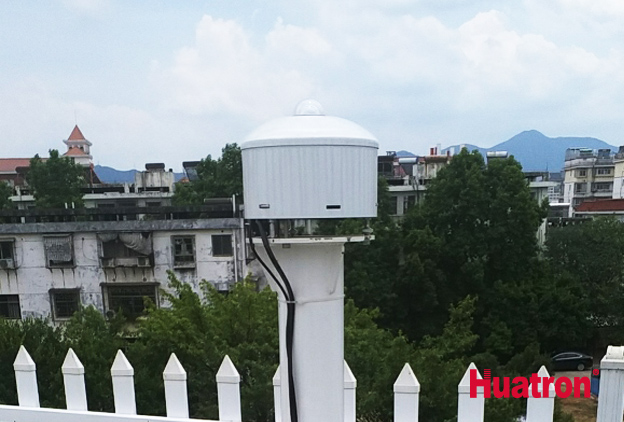

| DFN1与防辐射罩一套 |
|
|
|
| DFN1热电式智能总辐射站 |
|
|
|

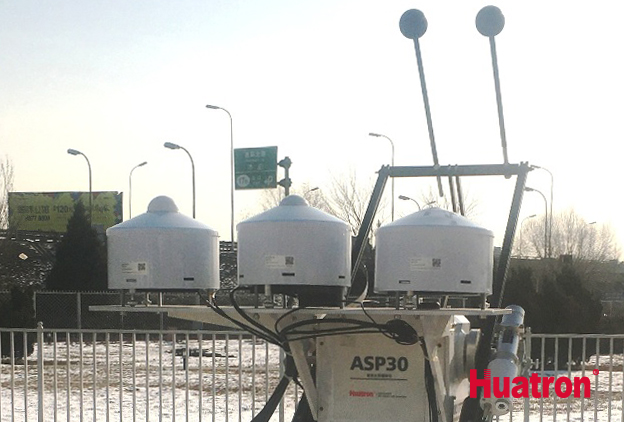

| ASP30基准太阳辐射仪 |
|
|
|
